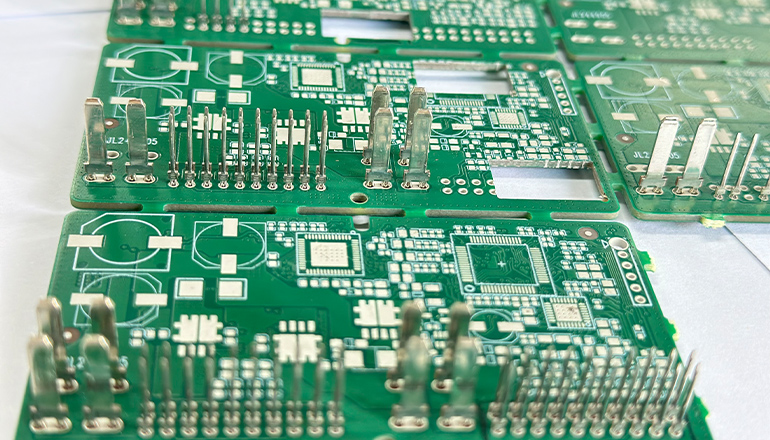

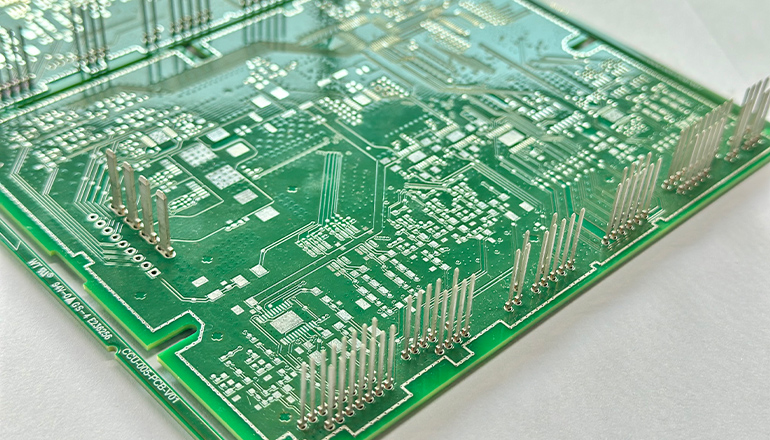

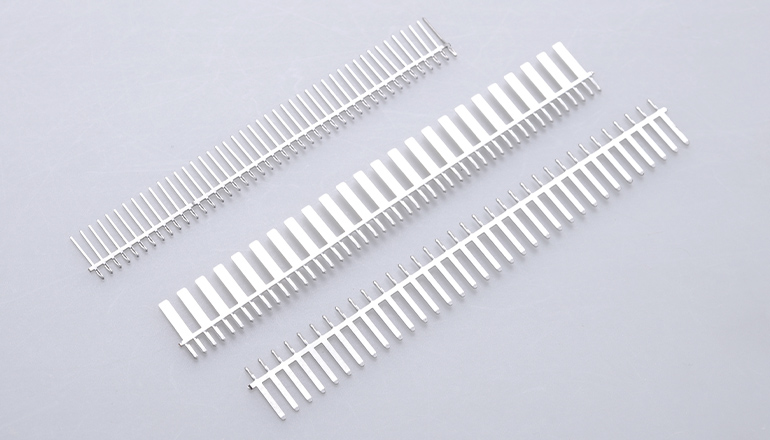

設備用于將卷裝的連帶金屬pin針自動切斷成單個針,通過伺服系統帶動凸輪傳動機構自動準確高效地插PCB上,插針過程中,先進行相機位置校正,實時監控插入狀態,包括插入力、插入深度等等,系統可靠,監控、編程、診斷、操作功能完善，實現智能化生產。
·大理石一體化設計,確保設備框架的垂直度、平面度及平行度和精度
·XY軸采用伺股電機,穩定高效
·凸輪結構，實現高產能高重復精度生產
·配備二維碼識別功能,可直接對接MES系統
·選配壓力傳感器配置，實現壓力實時監控輸出壓力曲線，實施高品質生產
| 參數名稱 | 參數詳情 |
|---|---|
| PCB 尺寸/PCB size max | max:350*350mm |
| PCB 傳送方向/PCB direction | L-R;R-L |
| PCB 支撐方式/PCB Support | 頂桿/Anvil |
| 平臺速度/Platform speed | 70m/min |
| 插件方向/Pin direction | 標配:0 - 90°遞增;選配:特殊角度/Standard:90° inc; option: specified angle |
| 插件速度/nsertionspeed | 140 - 220Pcs/Min |
| 通訊方式/Communication | RS485/RS232 |
| PCB 進出板時間/PCB exchangetime | 6S |
| 來料方式/Feeding type | 卷料/Rolling |
| 插裝頭數量/nsertion head | 1 - 3/up to 3 |
| 孔位校正方式/Hole positionrecognition | CCD 高清工業相機視覺系統/CCD high - definition industrial camera vision system |
| 控制系統/Controlsystem | 工業電腦 + 顯示屏 Windows 系統/Industrial computer + display screen Windows system |
| 設備尺寸/Machine dimension | L2310*W1560*H1740(mm) |
| 重復精度/Repetition accuracy | ±0.01mm |
| 設備框架材質/Machineframe | 大理石/marble |
| 重量/Weight | 1800KG |
| 氣壓/Air pressure | 0.55 + 0.05MPa |
| 設備功率/Powerconsumption | 2000W |
| 電源/Supply voltage | AC220V 60Hz |
| 使用溫度/0peratingtemperature | 5 - 40 度/5 - 40℃ |
| 使用濕度/Operating humidity | 10 - 90%RH |
| 環境要求/Environmentrequirement | 無腐蝕氣體/Non-corrosive gas |
