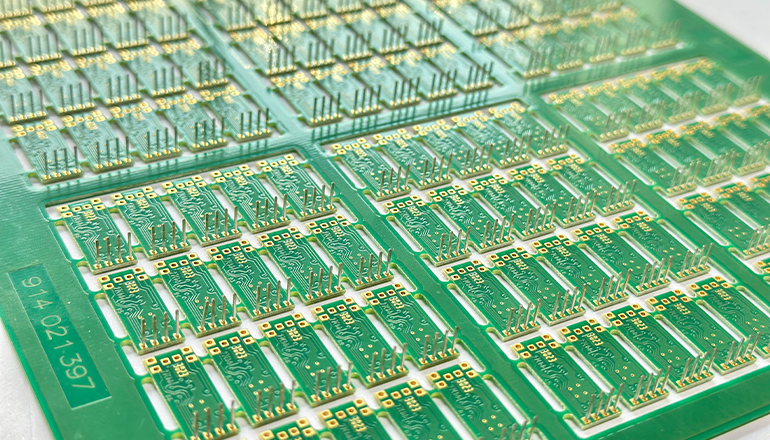

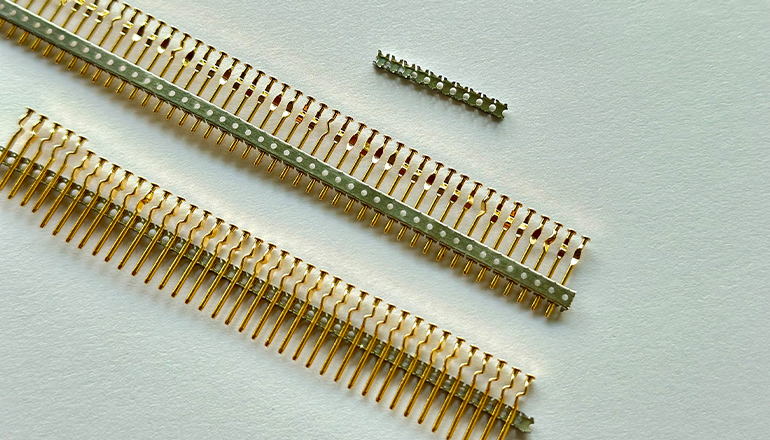

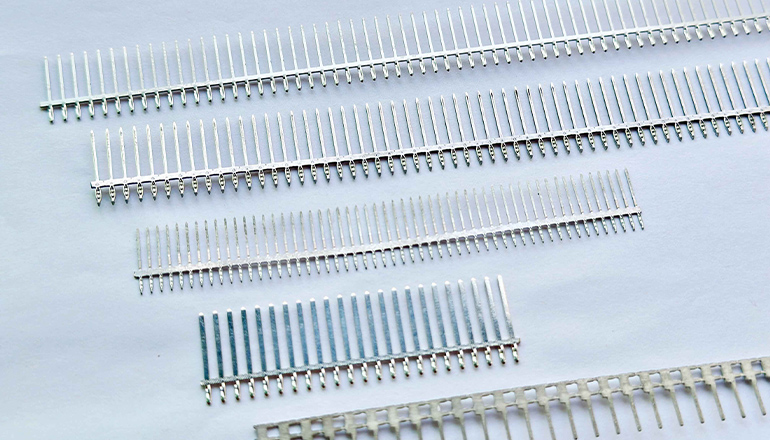

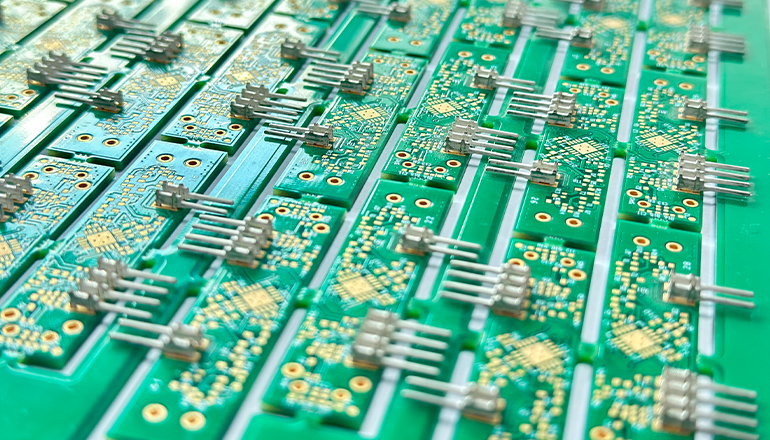

設備用于將卷裝的連帶金屬 Pin 針自動裁切成單個針,通過插件頭精準的播入到PCB,承載PCB的平臺采用X軸Y軸再加旋轉機構組成。大理石研磨平臺及主體框架、同服控制系統、凸輪傳動機構,穩定高效以及高精度。擁有完善的檢測及監測功能，操作方便簡潔。
·大理石一體化設計,確保設備框架的垂直度、平面度及平行度和精度
·XY軸采用伺股電機，穩定高效
·凸輪結構,實現高產能高重復精度生產
·選配壓力傳感器配置，實現壓力實時監控輸出壓力曲線，實施高品質生產
·多角度DD馬達配置，實現0.01度遞增,輸出最大的柔性生產能力
·配備二維碼識別功能，可直接對接MES系統
| 參數名稱 | 參數詳情 |
|---|---|
| PCB 尺寸/PCB size max | max:350*245mm |
| PCB 傳送方向/PCB direction | L-R;R-L |
| PCB 支撐方式/PCB Support | 底模/PCB mold |
| 平臺速度/Platform speed | 70mm/min |
| 插件方向/Pin direction | 360 度任意角度/360°freerotation |
| 插件速度/Insertionspeed | 140-220Pcs/Min |
| 通訊方式/Communication | RS485/RS232 |
| PCB 進出板時間/PCBexchange time | 6S |
| 來料方式/Feedingtype | 卷料/Rolling |
| 插裝頭數量/Insertion head | 1-3/up to 3 |
| 孔位校正方式/Hole positionrecognition | CCD 高清工業相機視覺系統/CCDhigh-definitionindustrial camera vision system |
| 控制系統/Controlsystem | 工業電腦+顯示屏 Windows 系統/Industrial computer+display screen Windows system |
| 設備尺寸/Machine dimension | L2300*W1400*H1700(mm) |
| 重復精度/Repetition accuracy | ±0.01mm |
| 設備框架材質/Machineframe | 大理石/marble |
| 重量/Weight | 約 1700KG/About 1700KG |
| 氣壓/Air pressure | 0.55±0.05MPa |
| 設備功率/Powerconsumption | 1500W |
| 電源/Supply voltage | AC220V 60HZ |
| 使用溫度/Operating temperature | 5-40 度/5-40℃ |
| 使用濕度/Operating humidity | 10-90%RH |
| 環境要求/Environment requirement | 無腐蝕氣體/Non-corrosive gas |
