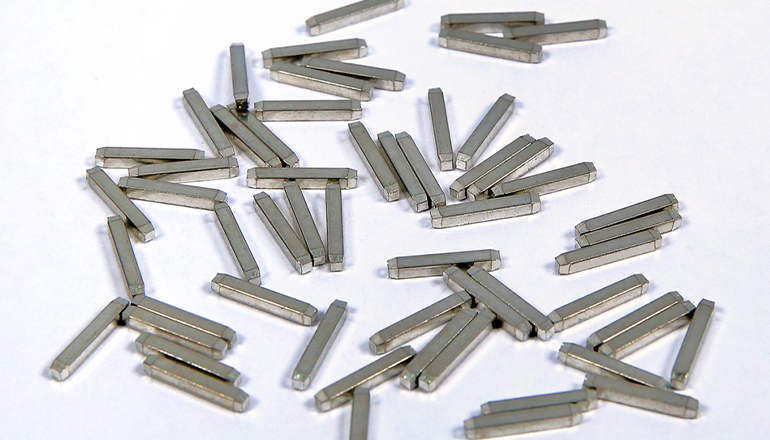

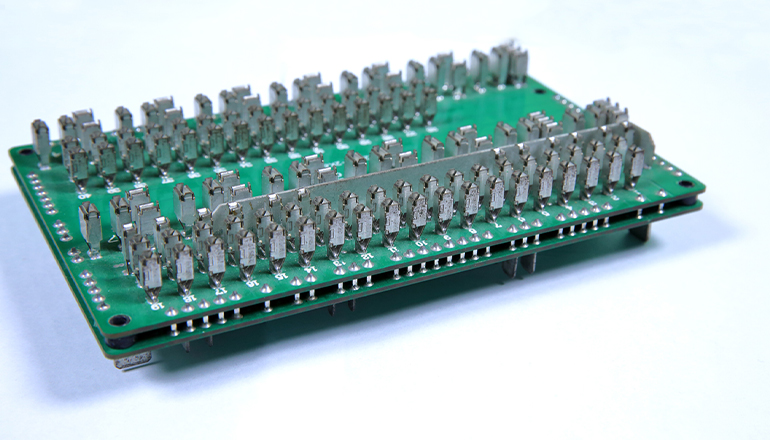

設備用于將散裝的金屬鏈接PIN針利用振動盤，送到分料滑塊，再通過分料，然后插件頭精準的插入到PCB。承載PCB的平臺采用X軸、Y軸再加上旋轉機構組成。工控、同服控制系統，穩定高效。擁有完善的檢測及監測功能，操作方便簡潔。
設備用于將散裝的金屬鏈接PIN針利用振動盤，送到分料滑塊，再通過分料，然后插件頭精準的插入到PCB。承載PCB的平臺采用X軸、Y軸再加上旋轉機構組成。工控、同服控制系統，穩定高效。擁有完善的檢測及監測功能，操作方便簡潔。
| 技術參數 | 參數值 |
|---|---|
| PCB尺寸/PCB size max | 50*50-300*250mm |
| PCB傳送方向/PCB direction | 離線/Offline |
| 平臺速度/Platform speed | 70m/min |
| 插件方向/Pin direction | 90°遞增/90°incremental |
| 插件速度/Insertion speed | 0.4S/40.4S/PC |
| 通訊方式/Communication | RS485/RS232 |
| PCB進出板時間/PCB exchange time | 人工安裝/Manual installation |
| 來料方式/Feeding type | 散料/Bulk material |
| 插裝頭數量/Insertion head | 1個11 |
| 孔位校正方式/Hole position recognition | CCD高清工業相機視覺系統/CCD high-definition industrial camera vision system |
| 控制系統/Control system | 工業電腦+顯示屏Windows系統/Industrial computer + display screen Windows system |
| 設備尺寸/Machine dimension | L2070*W1250*H1600(mm) |
| 重復精度/Repetition accuracy | X軸:±0.018; Y軸:±0.018/X-axis:±0.018; Y-axis:±0.018 |
| 設備框架材質/Machine frame | 鋼結構/Steel structure |
| 重量/Weight | 約1200KG/About 1200KG |
| 氣壓/Air pressure | 0.55+0.05MPa |
| 設備功率/Power consumption | 1500W |
| 電源/Supply voltage | AC220 60HZ |
| 使用溫度/Operating temperature | 5-40℃ |
| 使用濕度/Operating humidity | 10-90%RH |
| 環境要求/Environment requirement | 無腐蝕氣體/Non-corrosive gas |
