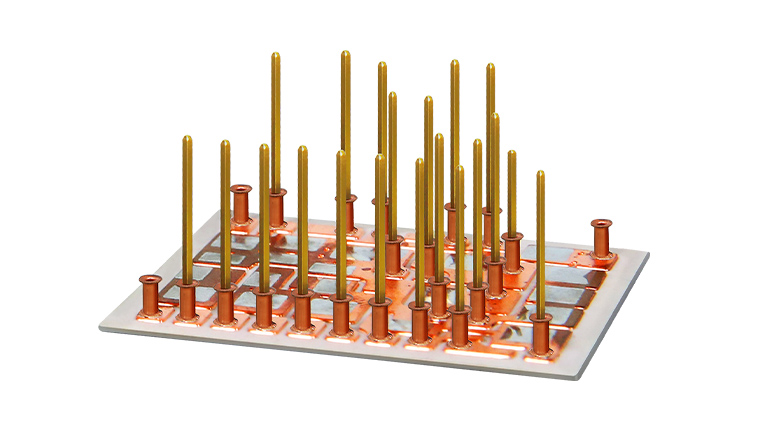

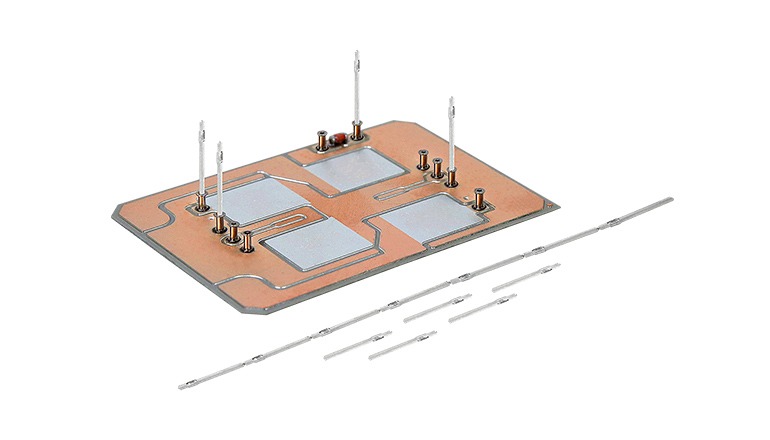

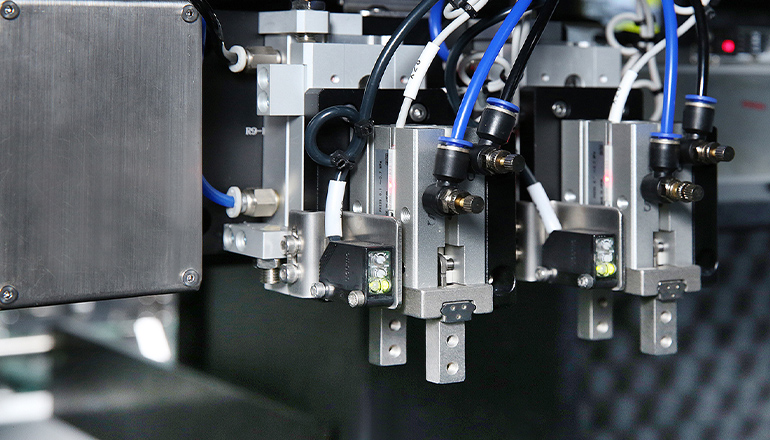

本設備主要應用于Sic/Si基通訊,航天,汽車,新能源等功率模塊的一體針首尾相連的方針或者pressfit針(可實現快速生產,且物料損耗小,性價比優秀)。通過伺服系統帶動凸輪傳動機構把首尾相連針裁切為散針,并準確高效地插入DBC上,插針過程中,先進行相機位置校正,實時監控插入狀態,包括插入力、插入位置等等。系統可靠,監控、編程、診斷、操作功能完善,實現智能化生產
·可以搭載2D&3D識別系統，實現針的位置度和垂直度的品質檢測

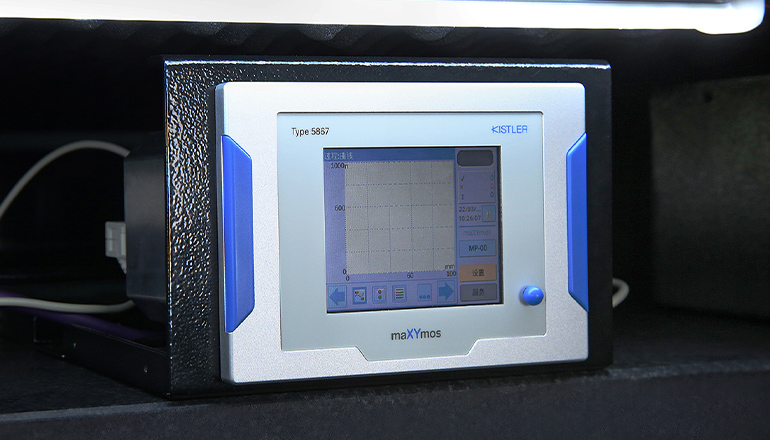

·頭部搭載壓力檢測功能,可實現壓力實施反饋,平臺搭載下部識別系統,使定位精度更準確
·平臺360°旋轉,0.01°遞增,最大程度滿足產品生產需要

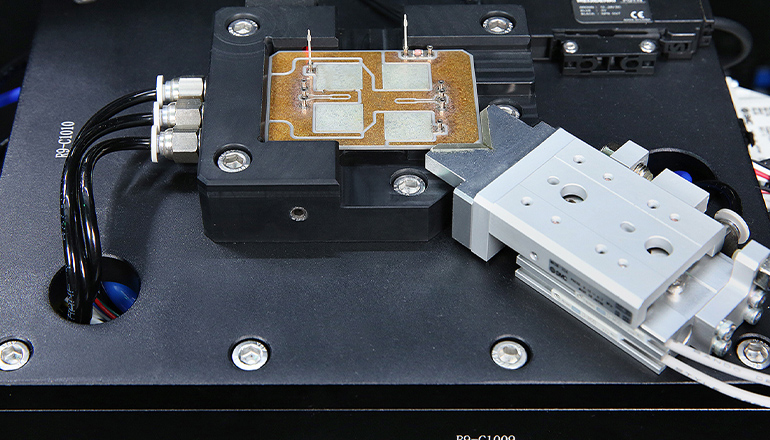

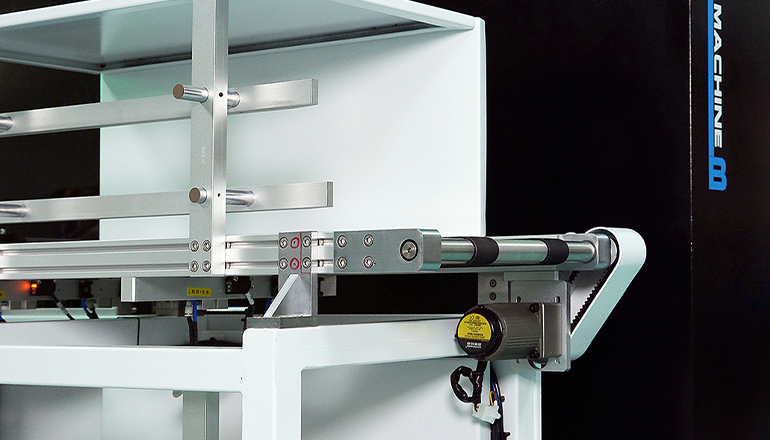

·本體采用大理石搭載直線電機一體化設計,實現μ級高精度高速度生產彈夾式DBC上下料,滿足半導體行業的高品質生產需求
·可以搭載二維碼及MES系統:實現品質閉環控制
| 參數名稱 | 參數詳情 |
|---|---|
| 適用 DBC 尺寸 Applicable DBC dimension | 定制/Customization |
| 生產節拍 | 0.5S - 2S/PC |
| 插入速度 Insertion speed | 0.5S - 2S/PC |
| 插入角度 Insertion angle | 360 度任意旋轉/Freerotationfor360degrees |
| 重復精度 Repetition accuracy | ±0.01mm |
| 通訊方式 Communication | RS485/RS232/SECS/GEM |
| 設備功率 Power consumption | 220V 單相 12KW 1220V single - phaser2KW |
| 設備尺寸 Machine dimension | L2100*W1250*H1700(mm)不含上料架/Material feeding rack not included |
| 重量 Weight | 2200KG |
| 使用溫度 Operating temperature | 5 - 40℃ |
| 使用濕度 Operating humidity | 10 - 90%RH |
| 環境要求 Environmentrequirement | 無腐蝕氣體/Non-corrosive gas |
