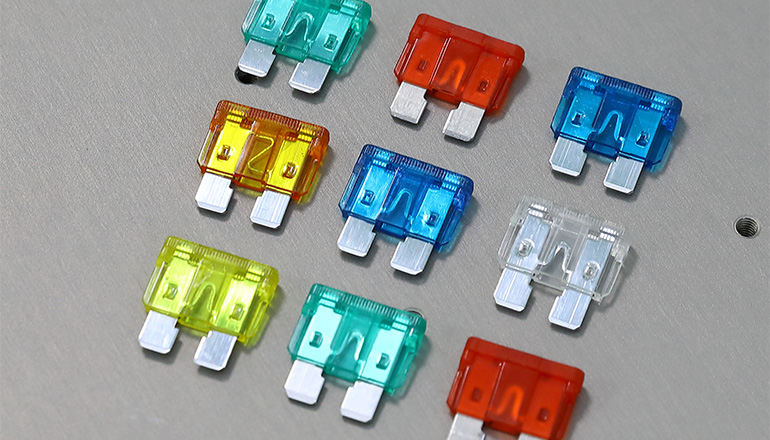

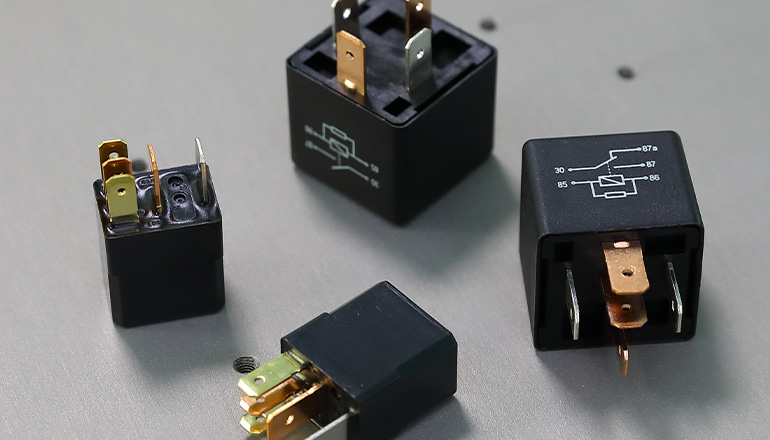

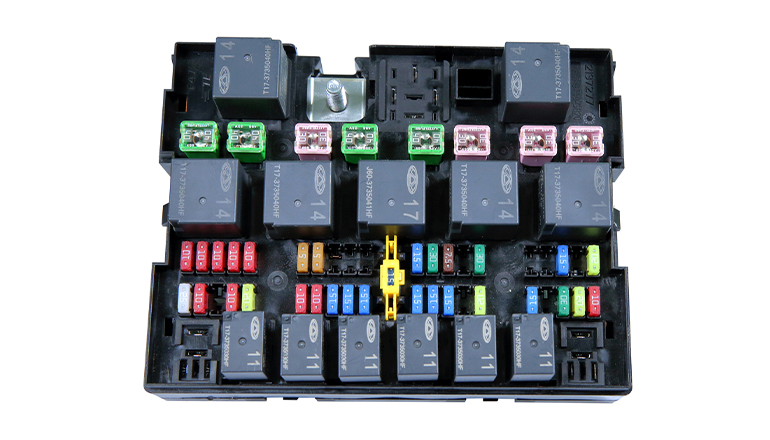

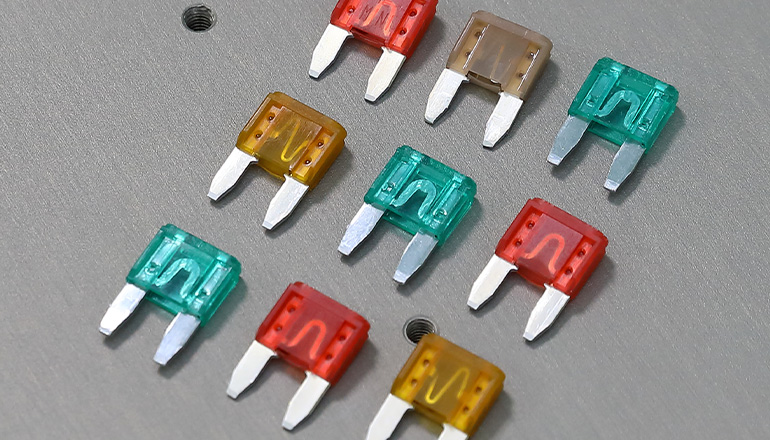

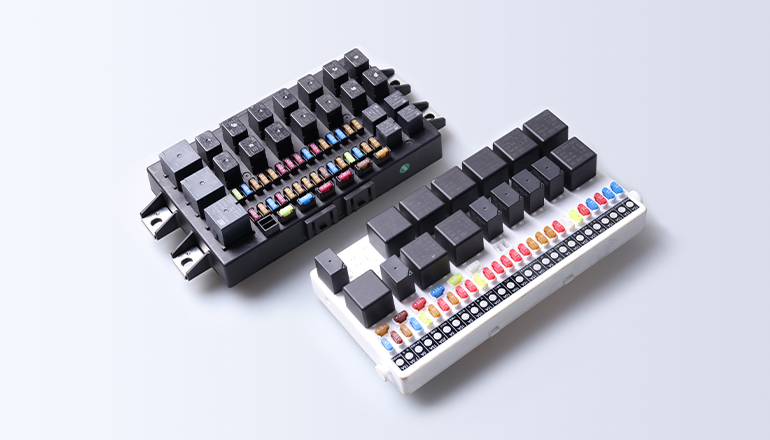

本設備屬于汽車保險絲盒、智能保險絲盒、BCM盒自動組裝生產線,用于保險絲盒、智能保險絲盒、BCM盒的自動化組裝生產。整線采用兼容性載具定位、倍速線體傳輸?shù)姆绞?組裝工藝設備模塊化對接,實現整線自動化的生產。線體主要由以下工藝組成,包含:載具自動升降、自動鎖螺絲、自動鐳雕、產品自動翻轉、保險片自動插裝、繼電器自動插裝
·整線高度自動化作業，基本不需要人參與
·模塊化設計,便于安裝維護
·每個工站數據可存儲，可對接MES系統
·具備一鍵更換程序功能,主機選好產品型號后,其他設備自動更換對應的程序
·大范國的兼容性，不同產品,更換不同的載具即可
·定制化選配,根據不同客戶的生產要求,增減設備
·可兼容不同大小的保險物料,具體快速更換夾頭功能
| 參數名稱 | 參數詳情 |
|---|---|
| 整線尺寸 | 約L16000xW2600xH1600 |
| 設備電源電壓 | AC220V 50Hz |
| 設備總功率 | 根據設備數量 |
| 氣源氣壓 | 0.5 - 0.6MPa |
| 換線時間 | 待定 |
| 設備尺寸 | 約W1000xD1350xH1700 |
| 設備節拍 | 35S/12PCS |
| 電批類型 | 同服電批，扭力/圈數/時間/異常等信息監控與輸出 |
| 供料方式 | 氣吹式供料 |
| 產品范圍 | 適應所有保險盒/BCM盒 |
| 模組定位精度 | ±0.05 |
| 定位方式 | 高像素視覺定位系統 |
| 產品定位方式 | 四周夾緊狀態+下壓夾緊狀態 |
| 模組工作范圍 | X軸:450mm Y軸:300mm Z軸:150mm |
| 設備功率 | 1.5KW |
| 設備重量 | 560KG |
| 通訊方式 | RS485/網口/SMEMA |
| 設備尺寸 | 約W1400xD1000xH1700 |
| 設備節拍 | 10S |
| 打標范圍 | 250mmx400mm |
| 翻轉范圍 | 產品寬度100mm - 270mm |
| 控制方式 | 鐳雕:PC主機+激光控制器;翻轉:PLC |
| 設備功率 | 1KW |
| 設備重量 | 350KG |
| 通訊方式 | RS485網口/SMEMA |
